交换机组网案例

北京泰禾金府大院地塔吊高清无线视频监控系统

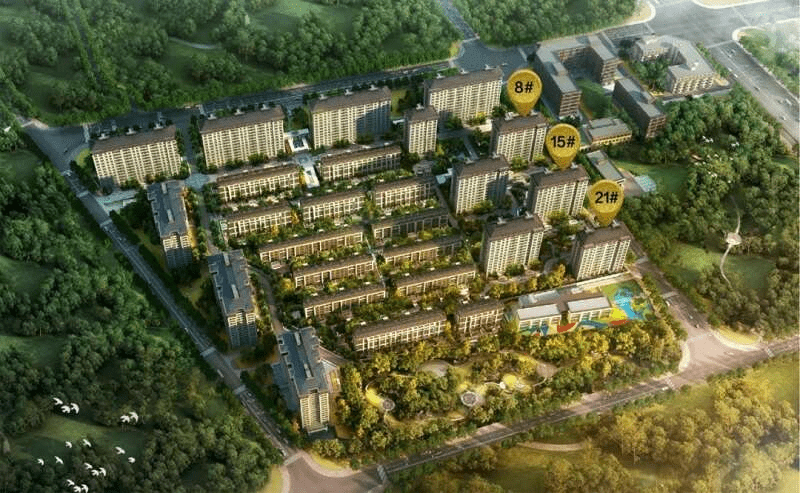

北京泰禾金府大院位于北京市丰台西红门,由北京侨禧投资有限公司建成,总建筑面积239400,总占地面积90000,共计房屋416户,小区物业公司为北京泰禾中维物业管理有限公司。

本项目主要是为泰禾金府大院建设工地铺设监控系统,确保施工方可以及时有效地掌握现场施工动态情况,为工地建设提供更大的安全保障。

客户需求

1、实时监控和记录工地运作信息,对塔吊使用过程进行有效监管,预防和减少安全事故。

2、对工地上的活动人员进行追踪查看,提供高清画质分别可疑人员特征,杜绝危险事故及非法盗窃等行为,避免物质损失。

3、现场共12个塔吊,需要对每个施工现场多个点位进行视频监控,并且通过无线进行数据传输。

4、保证图像清晰,没有延时,没有压缩损耗。

5、周围的2.4G信号较多,需避开干扰。

6、传输设备应支持PoE供电,方便室外环境接入电源及满足灵活布点需求。

7、需要安装配置简单,并且节省成本、高性能。

8、塔吊一般较高,雷雨天气时容易遭受雷电袭击,设备容易烧坏,需满足室外恶劣的使用环境,满足一定的防雷、防水及防尘等级。

设备清单

1台NS6024G24口千兆以太网交换机;

10对RD-S400QCPE 5G无线网桥带12个塔吊。

400万像素摄像机24台;6台400万像素红外高清枪机。





方案拓扑图



方案特点

1、RD-S400QCPE最大速率300Mbps,工业级定向天线,外置美国skyworks PA和LNA,信号传输距离远,最远可达2km,信号覆盖范围更广,满足施工现场监控网络覆盖需要。

2、网桥使用PoE供电,方便室外环境接入电源。

3、RD-S400QCPE 5G信号频段,干扰更小、信号更稳。

4、RD-S400QCPE专业硬件和壳体设计,最高可达8KV防雷,固态电容设计,稳定耐用,能轻松应对室外恶劣环境。

5、RD-S400QCPE出厂免配置,即插即用,安装使用更快捷。

6、NS6024G 24口千兆以太网交换机,所有端口支持全线速转发,所有端口预留高达4KV的防雷设计,高达1000Mbps的传输和转发速率,为高清视频监控提供高可靠的保障。

7、整体方案具有简单、经济、节能、高性能等特点。

现场安装调试







相关产品简介

NS6024G 24口千兆以太网交换机



  • 24个10/100/1000M自适应RJ45端口。
  • 所有端口均具备线速转发能力。
  • 支持端口自动翻转(Auto MDI/MDIX)功能。
  • 支持MAC地址自学习;支持全双工工作模式。
  • 即插即用,无需管理,可上机架。

RD-S400QCPE  5G室外无线网桥(2KM传输距离)



  • 2公里有效带宽可达90M,最高可带摄像头15个
  • 14dBi工业级定向天线,信号覆盖范围更广
  • 高通方案,固态电容,稳定性更强、寿命更长
  • 外置PA和LNA,无线性能更强
  • 看门狗设计,自动检测,发现故障自动恢复
  • 8KV防雷,防止恶劣天气造成信号中断
  • 出厂免配置,即插即用,安装使用更快捷
  • 无线最大速率300Mbps,802.11a/n
