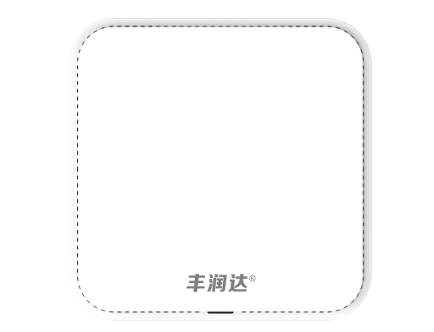

W688HAP Wi-Fi6 3000M双频吸顶AP
$0.00
- 拥有更好的传输质量，更高的传输速率，整机并发速率最高可达3000Mbps。
- 采用IPQ5018芯片，支持160Mhz，大大的扩展了用户容量，可支持用户数128。
- 散热片采用卡扣结构设计和表面特殊涂层处理，散热效果更加理想。
- 射频采用高功率外置FEM，性能稳定、无线广、传输更远。
描述
其他信息
描述
概述
W688HAP是丰润达网络面向高教、政府、普教、金融、商业等室内场景推出的 Wi-Fi 6双射频吸顶式无线接入点产品。
W688HAP支持802.11ax、802.11ac、802.11n、802.11a、 802.11g和
802.11b等协议。采用硬件独立的双射频设计兼外置独立FEM设计 ，无线覆盖范围更 远 ，整机最大可提供3000Mbps的无线接入速率 ，高速的接入速率让无线性能不再成 为瓶颈。
W618HAP充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无 缝漫游、物联网等重要因素 ，配合丰润达无线控制器完成无线用户数据转发、安全、 访问控制和物联网应用拓展。
W618HAP支持高速2.5G WAN口 ，助力满血Wi Fi 6,突破千兆限制 ，畅享超高 速网络。
W618HAP可支持本地供电或以太网供电模式 ，可根据客户现场供电环境进行灵 活选择； 同时该产品支持壁挂和吸顶安装方式 ，可安全方便的安装于墙壁、天花板等 各种位置 ，特别适合部署在中小型无线办公网、小开间、小型会议室、走廊等接入密 度不高的无线场景
工作湿度
5％～95％（无凝结）
尺寸
194mm*194mm*41.02mm
端口
1*10/100/1000/2500Mbps自适应WAN口
1个10/100/1000Mbps自适应LAN 口
产品规格
| 硬件规格 | |||||
| 产品型号 | W688HAP | ||||
| CPU | IPQ5018 +QCN6102 | ||||
| Flash | SPI NOR 8MB SPI NAND 128MB | ||||
| DDR3 | 外置512MB*1 | ||||
| 2.4GHz工作频段 | 2.4GHz ~ 2.484GHz | ||||
| 2.4GHz WIFI传输协议 | 802.11 b / g / n /ac /ax | ||||
| 5GHz工作频段 | 5.150GHz～5.825GHz | ||||
| 5GHz WIFI传输协议 | 802.11 a / n / ac /ax | ||||
| 内置天线2.4G | 4根2.4G 天线，每根增益：4dBi | ||||
| 内置天线5G | 4根5.8G天线，每根增益：4dBi ，支持5GHz内外置天线切换 | ||||
| 整机最大终端接入数 | 1520个 | ||||
| 5GHz 射频 | 5GHz 单射频支持4*4 MIMO 单射频最大接入速率5.5Gbps； 三张射频卡同时工作在5G频段，三射频设计 | ||||
| 空间流 | 整机8条空间流 | ||||
| 最高速率 | 整机最大无线速率6.4Gbps | ||||
| 2.4G无线功率 | 802.11b | 11M | 26±2dBm | 1M | 26±2dBm |
| 802.11g | 54M | 23±2dBm | 6M | 25±2dBm | |
| 802.11n HT20 | MCS7 | 22±2dBm | MCS0 | 24±2dBm | |
| 802.11n HT40 | MCS7 | 22±2dBm | MCS0 | 24±2dBm | |
| 802.11ax HE20 | MCS11 | 20±2dBm | MCS0 | 24±2dBm | |
| 802.11ax HE40 | MCS11 | 20±2dBm | MCS0 | 24±2dBm | |
| 5G无线功率 | 802.11a | 54M | 22±2dBm | 6M | 25±2dBm |
| 802.11n HT20 | MCS7 | 21±2dBm | MCS0 | 23±2dBm | |
| 802.11n HT40 | MCS7 | 21±2dBm | MCS0 | 23±2dBm | |
| 802.11ac VHT20 | MCS9 | 21±2dBm | MCS0 | 23±2dBm | |
| 802.11ac VHT40 | MCS9 | 20±2dBm | MCS0 | 23±2dBm | |
| 802.11ac VHT80 | MCS9 | 20±2dBm | MCS0 | 23±2dBm | |
| 802.11ax HE20 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
| 802.11ax HE40 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
| 802.11ax HE80 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
| 802.11ax HE160 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
| 2.4G接收灵敏度 | 802.11b | 11M | -87dBm | 1M | -94dBm |
| 802.11g | 54M | -75dBm | 6M | -88dBm | |
| 802.11n HT20 | MCS7 | -72dBm | MCS0 | -88dBm | |
| 802.11n HT40 | MCS7 | -70dBm | MCS0 | -88dBm | |
| 802.11ax HE20 | MCS11 | -63dBm | MCS0 | -88dBm | |
| 802.11ax HE40 | MCS11 | -61dBm | MCS0 | -88dBm | |
| 5G接收灵敏度 | 802.11a | 54M | -75dBm | 6M | -90dBm |
| 802.11n HT20 | MCS7 | -73dBm | MCS0 | -88dBm | |
| 802.11n HT40 | MCS7 | -63dBm | MCS0 | -88dBm | |
| 802.11ac VHT20 | MCS8 | -67dBm | MCS0 | -88dBm | |
| 802.11ac VHT40 | MCS9 | -64dBm | MCS0 | -88dBm | |
| 802.11ac VHT80 | MCS9 | -60dBm | MCS0 | -88dBm | |
| 802.11ax HE20 | MCS11 | -61dBm | MCS0 | -88dBm | |
| 802.11ax HE40 | MCS11 | -58dBm | MCS0 | -88dBm | |
| 802.11ax HE80 | MCS11 | -55dBm | MCS0 | -84dBm | |
| 802.11ax HE160 | MCS11 | -51dBm | MCS0 | -82dBm | |
| 2.4G EVM | 802.11b:≤-10 dB ；802.11g: ≤-25 dB ；802.11n:≤-28 dB；802.11ax:≤-35 dB | ||||
| 5G EVM | 802.11a:≤-25 dB ；802.11n: ≤-28 dB ；802.11ac:≤-32 dB；802.11ax:≤-35 dB | ||||
| 频偏（ppm） | ±20ppm | ||||
| 接口 (WAN) | 1个10/100/1000/2500Mbps自适应WAN 口,支持POE 48V 供电； | ||||
| 接口（LAN） | 1个10/100/1000Mbps自适应LAN 口，扩展物联网模块，支持端口对外供电 | ||||
| 外部按键 | reset键（长按6-10秒恢复出厂默认配置） | ||||
| 状态指示灯 | WAN口灯，LAN口灯，三色灯（三种不同的颜色分别表示：sys-红，2.4GHz-绿，5.8GHz-蓝） | ||||
| 供电 | DC2.0 12V 2A，PoE 802.3at | ||||
| 最大功耗 | < 22 W | ||||
| 产品尺寸 | 198mm×198mm×41.02mm | ||||
| 重量 | 0.96kg | ||||
| 工作环境 | 正常工作温度:-20°C to 55°C；存储温度: -40°C to 70°C；湿度：5％～95％（无凝结） | ||||
| ESD | 空气放电 +/-8K，接触放电 +/-6K | ||||
| 浪涌 | 共模2K，差模1K | ||||
| 首页 | 工作模式: 胖AP模式 和瘦AP模式 |
| 无线AP下载速率，无线AP上传速率，运行时长 | |
| 设备信息，设备描述，内网信息，WIFI信息 | |
| 支持模式 | 网关模式: 设备通过WAN口连接到广域网后使用静态IP,DHCP或PPPOE等方式接入到互联网 |
| AP模式： 设备将无线网络信号覆盖其它客户端和设备，并使用以太网连接到其他路由器接入广域网。 | |
| 无线功能 | SSID广播 |
| SSID数量：4（2.4GHz）+4（5GHz），支持中文SSID | |
| 隐藏SSID功能 | |
| 无线加密：OPEN、WPA/WPA2PSK-TKIPAES、WPA3PSK-TKIPAES | |
| 无线MAC地址过滤：支持白名单 | |
| 频谱导航（5G优先） | |
| WiFi定时关闭功能 | |
| 用户隔离：无线网络间隔离、AP内部隔离 | |
| 发射功率设置 | |
| 无线客户端数量限制 | |
| QoS：WMM | |
| 网络功能 | 连接方式： 静态地址，从管理服务器获取，从网关获取 |
| DHCP 服务器：即可内置DHCP服务器，也可以是外置DHCP服务器 | |
| 云平台服务器 | |
| 防火墙功能 | |
| PPPOE功能： 支持PPPOE拨号功能 | |
| 设备管理 | 备份配置信息 |
| 恢复配置信息 | |
| 恢复出厂设置 | |
| 重启包括定时重启和立即重启 | |
| 固件升级 | |
| 时间管理包括系统显示时间和时间同步 | |
| 系统日志 | |
| 胖瘦AP切换功能 |
