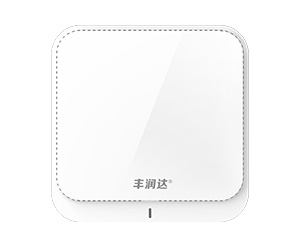

W688HAP WiFi6双频3000M吸顶AP
● 拥有更好的传输质量，更高的传输速率，整机并发速率最高可达3000Mbps。
● 采用IPQ5018芯片，支持160Mhz，大大的扩展了用户容量，可支持用户数128。
● 散热片采用卡扣结构设计和表面特殊涂层处理，散热效果更加理想。
● 射频采用高功率外置FEM，性能稳定、无线广、传输更远。
Description
概述
W688HAP是一款高性能、高速率的11ax室内双频吸顶AP，可提供2.4G和5.8GHz双频无线服务，2.4G 最高提供 574Mbps 的接入速率，5G 最高提供 2402Mbps 的接入速率。
工作湿度
5％～95％（无凝结）
尺寸
198mm×198mm×41.02mm
端口
1个10/100/1000/2500Mbps自适应WAN 口,支持POE 48V 供电；
1个10/100/1000Mbps自适应LAN 口
产品规格
硬件规格 | |||||
产品型号 | W688HAP | ||||
CPU | IPQ5018 +QCN6102 | ||||
Flash | SPI NOR 8MB SPI NAND 128MB | ||||
DDR3 | 外置512MB*1 | ||||
2.4GHz工作频段 | 2.4GHz ~ 2.484GHz | ||||
2.4GHz WIFI传输协议 | 802.11 b / g / n /ac /ax | ||||
5GHz工作频段 | 5.150GHz～5.825GHz | ||||
5GHz WIFI传输协议 | 802.11 a / n / ac /ax | ||||
内置天线2.4G | 2根2.4G 天线，每根增益：4dBi | ||||
内置天线5G | 2根5.8G天线，每根增益：4dBi | ||||
最高速率 | 2.4G 最高提供 574Mbps 的接入速率，5G 最高提供 2402Mbps 的接入速率 | ||||
2.4G无线功率 | 802.11b | 11M | 26±2dBm | 1M | 26±2dBm |
802.11g | 54M | 23±2dBm | 6M | 25±2dBm | |
802.11n HT20 | MCS7 | 22±2dBm | MCS0 | 24±2dBm | |
802.11n HT40 | MCS7 | 22±2dBm | MCS0 | 24±2dBm | |
802.11ax HE20 | MCS11 | 20±2dBm | MCS0 | 24±2dBm | |
802.11ax HE40 | MCS11 | 20±2dBm | MCS0 | 24±2dBm | |
5G无线功率 | 802.11a | 54M | 22±2dBm | 6M | 25±2dBm |
802.11n HT20 | MCS7 | 21±2dBm | MCS0 | 23±2dBm | |
802.11n HT40 | MCS7 | 21±2dBm | MCS0 | 23±2dBm | |
802.11ac VHT20 | MCS9 | 21±2dBm | MCS0 | 23±2dBm | |
802.11ac VHT40 | MCS9 | 20±2dBm | MCS0 | 23±2dBm | |
802.11ac VHT80 | MCS9 | 20±2dBm | MCS0 | 23±2dBm | |
802.11ax HE20 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
802.11ax HE40 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
802.11ax HE80 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
802.11ax HE160 | MCS11 | 20±2dBm | MCS0 | 22±2dBm | |
2.4G接收灵敏度 | 802.11b | 11M | -87dBm | 1M | -94dBm |
802.11g | 54M | -75dBm | 6M | -88dBm | |
802.11n HT20 | MCS7 | -72dBm | MCS0 | -88dBm | |
802.11n HT40 | MCS7 | -70dBm | MCS0 | -88dBm | |
802.11ax HE20 | MCS11 | -63dBm | MCS0 | -88dBm | |
802.11ax HE40 | MCS11 | -61dBm | MCS0 | -88dBm | |
5G接收灵敏度 | 802.11a | 54M | -75dBm | 6M | -90dBm |
802.11n HT20 | MCS7 | -73dBm | MCS0 | -88dBm | |
802.11n HT40 | MCS7 | -63dBm | MCS0 | -88dBm | |
802.11ac VHT20 | MCS8 | -67dBm | MCS0 | -88dBm | |
802.11ac VHT40 | MCS9 | -64dBm | MCS0 | -88dBm | |
802.11ac VHT80 | MCS9 | -60dBm | MCS0 | -88dBm | |
802.11ax HE20 | MCS11 | -61dBm | MCS0 | -88dBm | |
802.11ax HE40 | MCS11 | -58dBm | MCS0 | -88dBm | |
802.11ax HE80 | MCS11 | -55dBm | MCS0 | -84dBm | |
802.11ax HE160 | MCS11 | -51dBm | MCS0 | -82dBm | |
2.4G EVM | 802.11b:≤-10 dB ；802.11g: ≤-25 dB ；802.11n:≤-28 dB；802.11ax:≤-35 dB | ||||
5G EVM | 802.11a:≤-25 dB ；802.11n: ≤-28 dB ；802.11ac:≤-32 dB；802.11ax:≤-35 dB | ||||
频偏（ppm） | ±20ppm | ||||
接口 (WAN) | 1个10/100/1000/2500Mbps自适应WAN 口,支持POE 48V 供电； | ||||
接口（LAN） | 1个10/100/1000Mbps自适应LAN 口 | ||||
外部按键 | reset键（长按6-10秒恢复出厂默认配置） | ||||
状态指示灯 | WAN口灯，LAN口灯，三色灯（三种不同的颜色分别表示：sys-红，2.4GHz-绿，5.8GHz-蓝） | ||||
供电 | DC2.0 12V 2A，PoE 802.3at | ||||
最大功耗 | < 22 W | ||||
产品尺寸 | 198mm×198mm×41.02mm | ||||
重量 | 0.96kg | ||||
工作环境 | 正常工作温度:-20°C to 55°C；存储温度: -40°C to 70°C；湿度：5％～95％（无凝结） | ||||
ESD | 空气放电 +/-8K，接触放电 +/-6K | ||||
浪涌 | 共模2K，差模1K | ||||
Additional information
| 型号 | W688HAP |
|---|---|
| 系列 |
