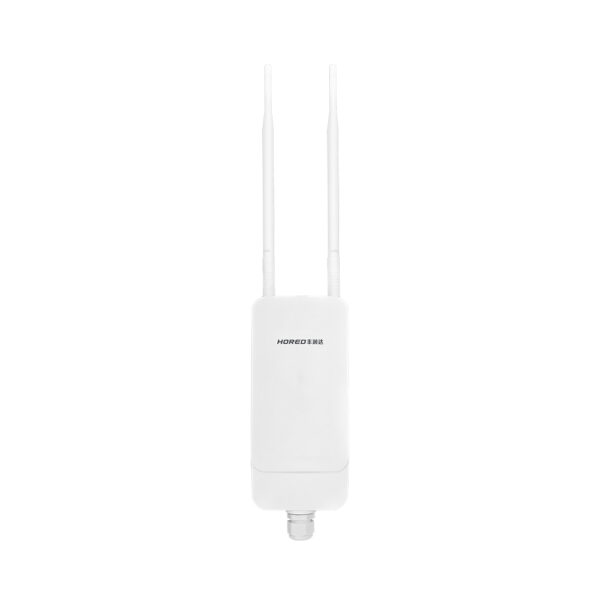

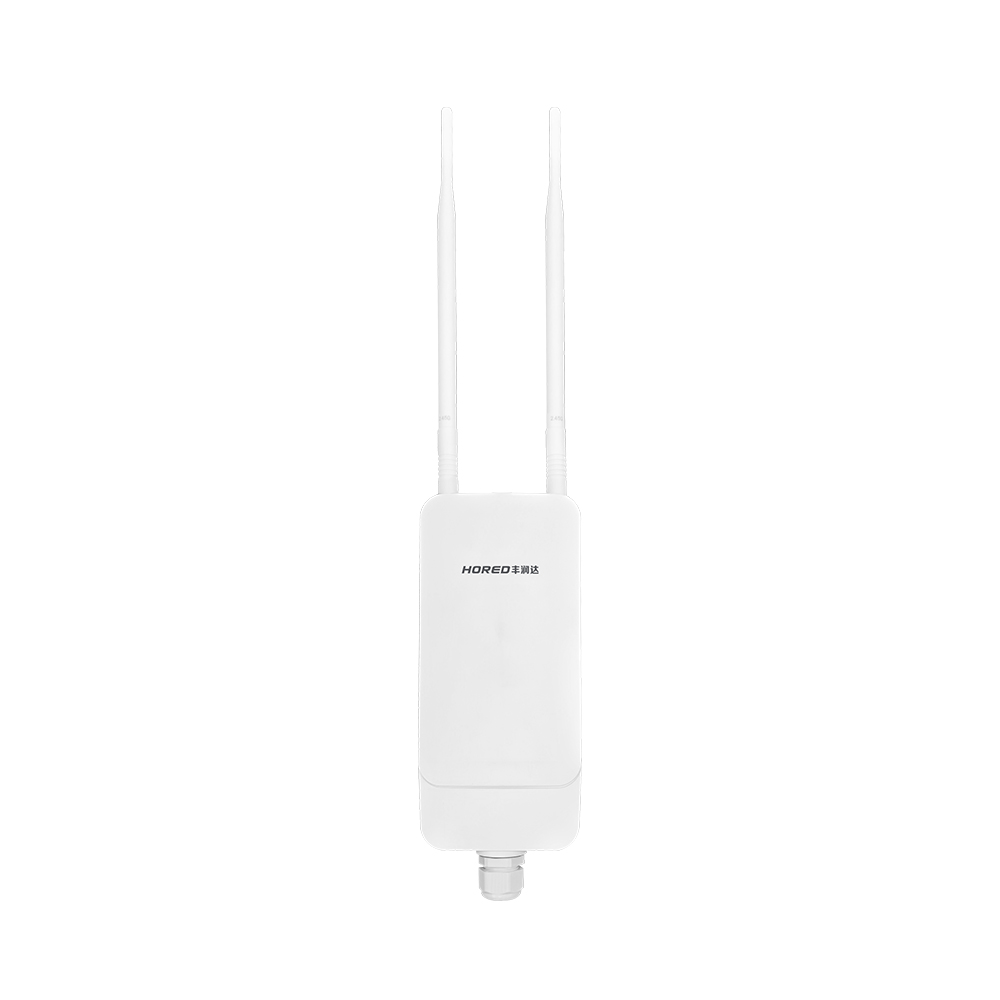

W6680AP 室外双频AX3000WIFI 6无线接入点
W668OAP是丰润达网络面向电力能源、互联网、企业、教育、无线城市、商贸广场等室外场景推出的Wi-Fi 6双射频室外型无线接入点（AP）产品。
该产品可支持本地供电或以太网供电模式，可根据客户现场供电环境进行灵活选择；同时，W668OAP支持WAPI协议、支持内置智能全向天线、多跳及点对多点网桥功能，可以满足绝大多数环境要求下的室外无线Wi-Fi网络覆盖和室外组网的需求

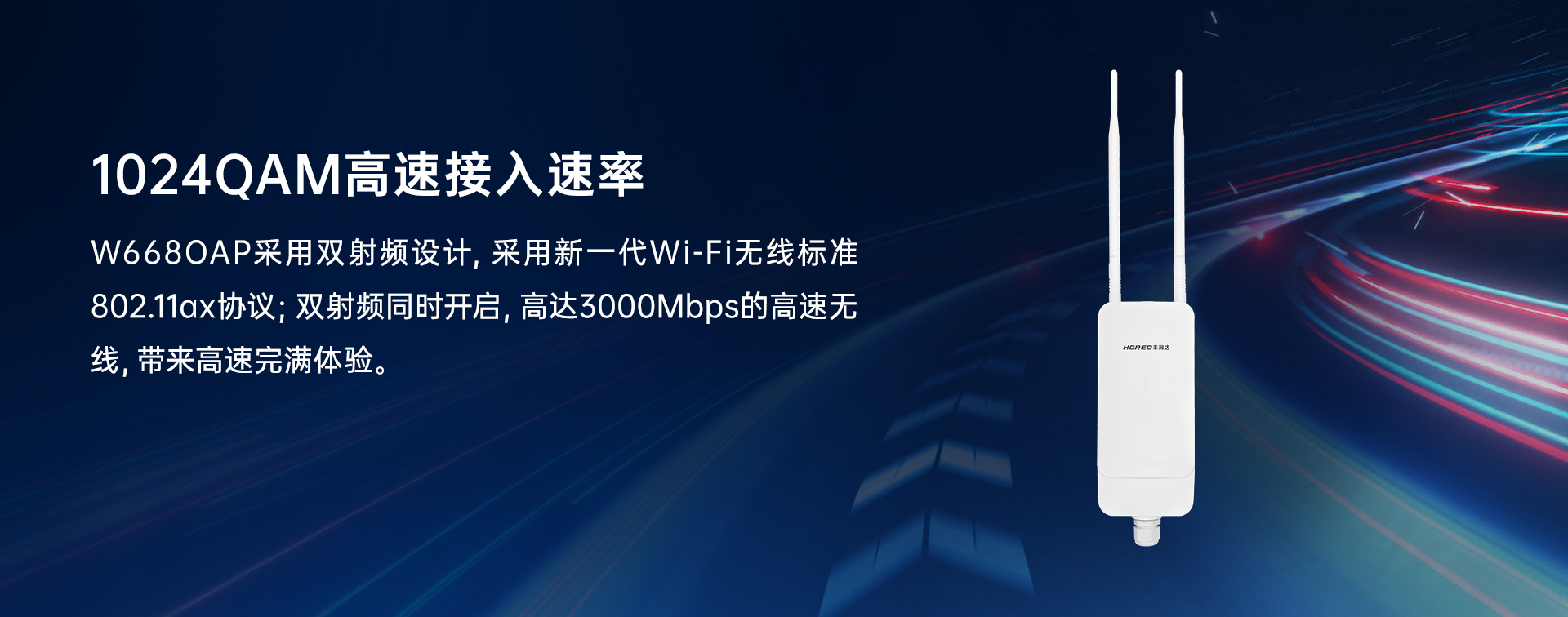

W668OAP采用双射频设计，采用新一代Wi-Fi无线标准802.11ax协议；双射频同时开启，高达3000Mbps的高速无线，带来高速完满体验。
描述
概述

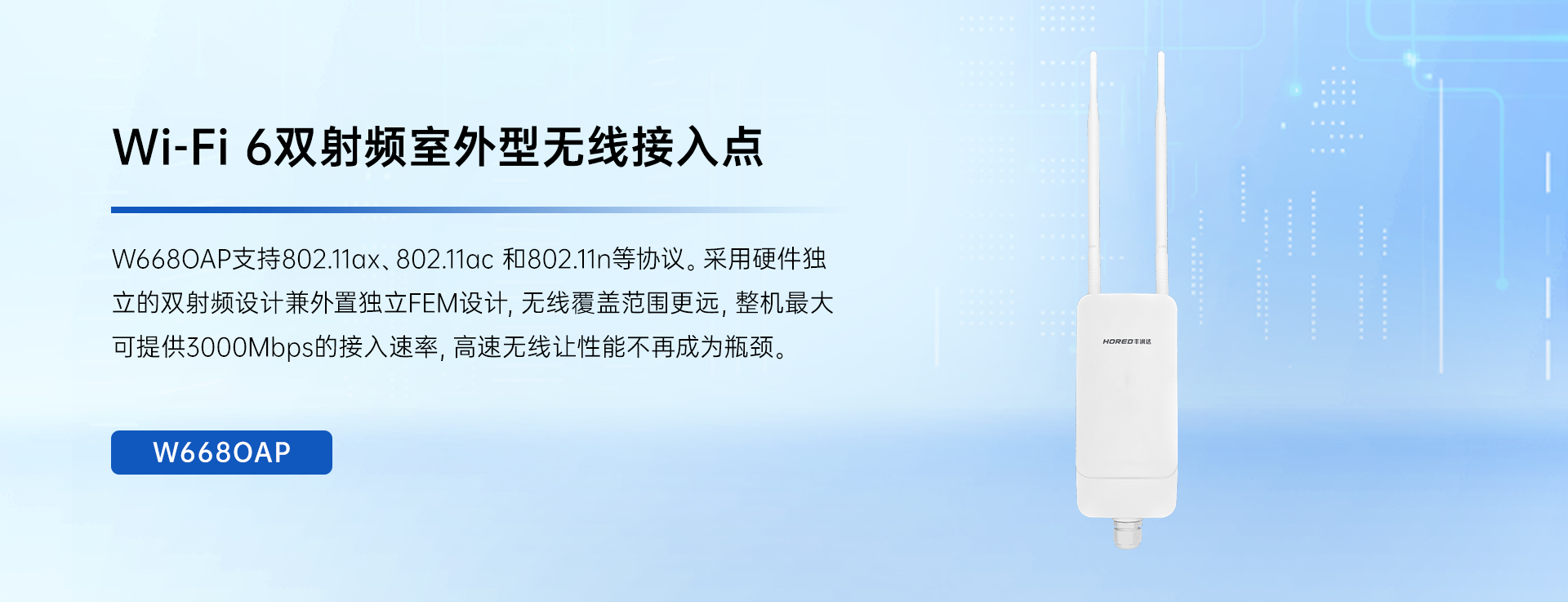

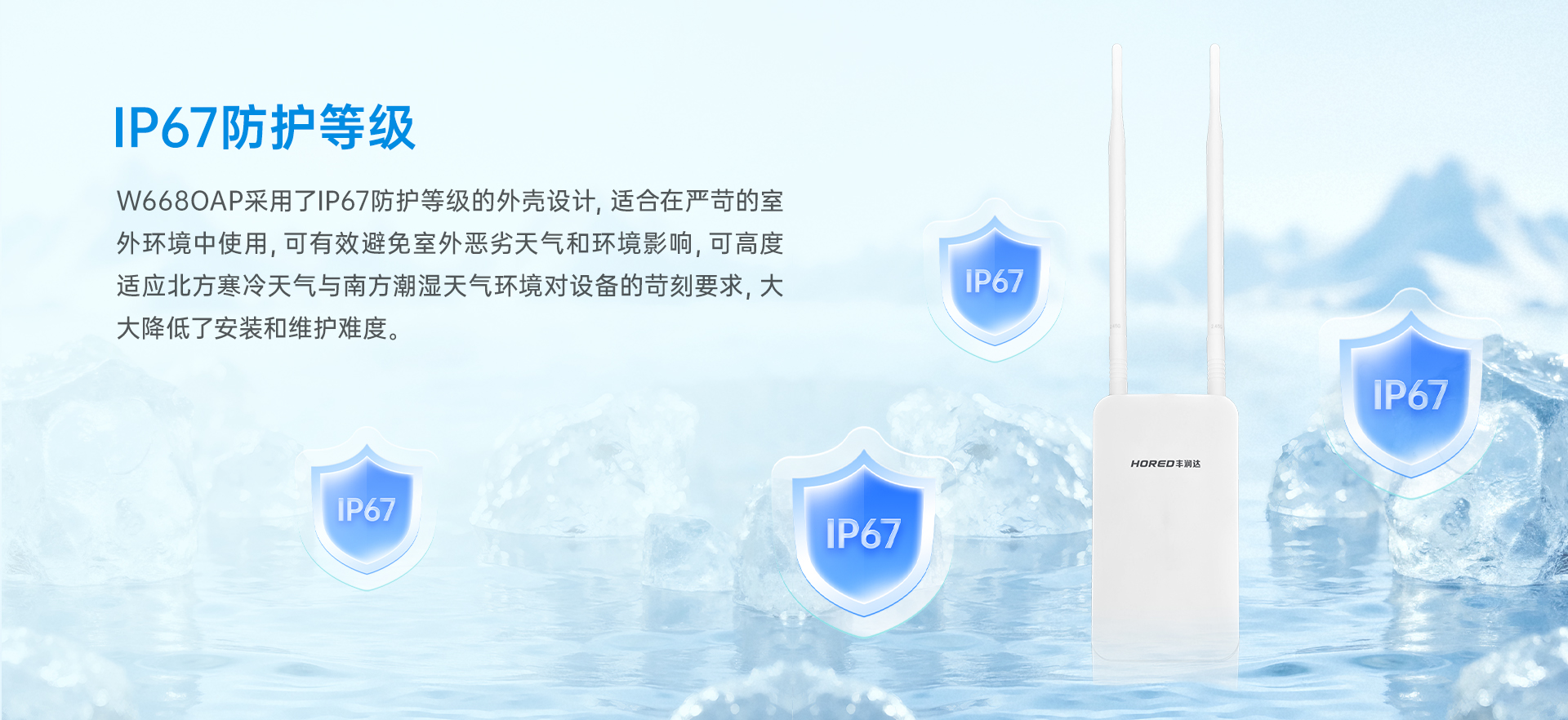

W668OAP支持802.11ax、802.11ac 和802.11n等协议。采用硬件独立的双射频设计兼外置独立FEM设计，无线覆盖范围更远，整机最大可提供3000Mbpsbps的接入速率，高速无线让性能不再成为瓶颈。该产品充分考虑了无线网络安全、射频控制、移动访问、服务质量保证、无缝漫游等重要因素，配合丰润达无线控制器完成无线用户数据转发、安全、访问控制。W668OAP采用了IP67防护等级的外壳设计，适合在严苛的室外环境中使用，可有效避免室外恶劣天气和环境影响，可高度适应北方寒冷天气与南方潮湿天气环境对设备的苛刻要求，大大降低了安装和维护难度。
工作湿度
5％～95％（无凝结）
尺寸
243*105.5*68.5mm
端口
1个10/100/1000M自适应WAN 口,支持48V POE供电
产品规格
关键参数 | W668OAP |
无线协议 | 802.11b/g/a/n/ac/ax |
最大无线速率 | 3000Mbps(2.4G:574Mbps 5G:2402Mbps) |
最大接入终端数量 | 128 |
接口 | 1*10/100/1000Mbps自适应WAN/LAN口 |
按键 | 1*Reset按键 Mesh:按3s触发Mesh功能 Reset:按8s触发恢复出厂设置 |
LED灯 | 1*三色系统指示灯灯 上电，设备无网络—红灯 上电，设备能上网—绿地 上电，ACAP组网成功，且设备能上网—蓝灯 |
受电类型 | 支持PoE 以太网受电，满足802.3at以太网供电标准 |
最大功耗 | 16W |
无线空间流 | 双射频: 2.4 GHz (2×2空间流), 5 GHz (2×2空间流),并发4条空间流 |
WIFI天线 | 2根外置2.4G&5G双频天线 |
产品尺寸(长×宽×高） | 243*105.5*68.5mm |
重量 | 约1.5Kg |
安装方式 | 抱杆、壁挂 |
外观颜色 | 白色 |
温度 | 正常工作温度:-20°C to 55°C； 存储温度：-40°C～80°C |
湿度 | 工作湿度：5%RH~95%RH（无凝结）存储湿度：5%RH~95%RH（无凝结） |
ESD | 接触6KV,空气8KV |
浪涌 | 共模4KV，差模2KV |
射频规格 | W668OAP |
射频设计 | 双射频，整机支持4条空间流 Radio1：2.4GHz，2条流：2×2，MU-MIMO Radio2：5GHz，2条流：2×2，MU-MIMO |
工作频段 | Radio1：802.11b/g/n/ax，2.400GHz～2.483GHz Radio2：802.11a/n/ac/ax，5.150GHz～5.350GHz，5.470GHz～5.725GHz，5.725GHz～5.850GHz 注意：工作频段根据不同国家配置有所变化 |
传输速率 | Radio1：2.4GHz，574Mbps Radio2：5GHz，2402Mbps 整机最大接入速率：2.4GHz+5GHz，3000Mbps |
最大发射功率 | 23dBm 注意：实际发射功率遵照不同国家和地区法规而有所不同。 |
调制类型 | 802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM |
速率集 | 支持如下802.11协议数据速率，单位Mbps 2.4 GHz 802.11b：1，2，5.5，11 802.11g：1，2，5.5，6，9，11，12，18，24，36，48，54 802.11n：6.5～300（MCS0～MCS15，NSS = 1～2，HT20～HT40） 802.11ax：7.3～573.5（MCS0～MCS11，NSS = 1～2，HE20～HE40） 5GHz 802.11a：6，9，12，18，24，36，48，54 802.11n：6.5～300（MCS0～MCS31，NSS = 1～2，HT20～HT40） 802.11ac：6.5～1733.3（MCS0～MCS9，NSS = 1～2，VHT20～VHT160） 802.11ax：7.3～2402（MCS0～MCS11，NSS = 1～2，HE20～HE160） |
数据包聚合 | A-MPDU（Tx/Rx），A-MSDU（Tx/Rx） |
功率调整步长 | 1dBm |
射频技术 | 802.11b射频信道编码：直接序列扩展频谱（DSSS） 802.11a/g/n/ac射频调制：正交频分复用（OFDM） 802.11ax射频调制：正交频分多址接入（OFDMA） |
调制类型 | 802.11b：BPSK、QPSK、CCK 802.11a/g/n：BPSK、QPSK、16-QAM、64-QAM 802.11ac：BPSK、QPSK、16-QAM、64-QAM、256-QAM 802.11ax：BPSK、QPSK、16-QAM、64-QAM、256-QAM、1024-QAM |
Wi-Fi射频性能 | W668OAP | ||
频段和协议 | 传输速率 | 每发射链最大发射功率 | 每接收链接收灵敏度 |
2.4 GHz 802.11g | 6 Mbps | 24 dBm | -91 dBm |
24 Mbps | 23 dBm | -85 dBm | |
36 Mbps | 22 dBm | -80 dBm | |
54 Mbps | 22 dBm | -74 dBm | |
2.4 GHz 802.11n (HT20) | MCS0 | 24dBm | -85 dBm |
MCS7 | 21 dBm | -67 dBm | |
2.4 GHz 802.11n (HT40) | MCS0 | 24 dBm | -82 dBm |
MCS7 | 21 dBm | -64 dBm | |
2.4 GHz 802.11ax (HE20) | MCS0 | 24 dBm | -85 dBm |
MCS11 | 17 dBm | -58 dBm | |
2.4 GHz 802.11ax (HE40) | MCS0 | 24 dBm | -82 dBm |
MCS11 | 17 dBm | -54 dBm | |
5 GHz 802.11a | 6 Mbps | 25 dBm | -91 dBm |
24 Mbps | 24 dBm | -85 dBm | |
36 Mbps | 24 dBm | -80 dBm | |
54 Mbps | 22 dBm | -74 dBm | |
5 GHz 802.11n (HT20) | MCS0 | 23 dBm | -85 dBm |
MCS7 | 21 dBm | -67 dBm | |
5 GHz 802.11n (HT40) | MCS0 | 23 dBm | -82 dBm |
MCS7 | 21 dBm | -64 dBm | |
5 GHz 802.11ac (VHT20) | MCS0 | 23 dBm | -85 dBm |
MCS7 | 21 dBm | -67 dBm | |
5 GHz 802.11ac (VHT40) | MCS0 | 23 dBm | -82 dBm |
MCS9 | 19 dBm | -57 dBm | |
5 GHz 802.11ac (VHT80) | MCS0 | 23 dBm | -82 dBm |
MCS9 | 19 dBm | -56 dBm | |
5 GHz 802.11ax (HE20) | MCS0 | 23 dBm | -85 dBm |
MCS11 | 18 dBm | -58 dBm | |
5 GHz 802.11ax (HE40) | MCS0 | 23 dBm | -82 dBm |
MCS11 | 18 dBm | -54 dBm | |
5 GHz 802.11ax (HE80) | MCS0 | 23 dBm | -82 dBm |
MCS9 | 19 dBm | -56 dBm | |
MCS11 | 18 dBm | -52 dBm | |
5 GHz 802.11ax (HE160) | MCS0 | 23 dBm | -79 dBm |
MCS9 | 19 dBm | -53 dBm | |
MCS11 | 18 dBm | -50 dBm | |
WLAN | W668OAP |
BSSID数 | 整机最大可划分8个BSSID，每个射频最多4个BSSID |
WLAN服务 | 最大WLAN ID数：8 |
用户管理 | 支持SSID隐藏 |
支持频段引导 | |
支持每个SSID可配置单独的认证方式、加密机制、VLAN属性 | |
支持边缘智能感知（RIPT） | |
支持终端智能识别技术（需要AC配合） | |
支持基于终端数或流量的智能负载均衡 | |
用户数限制 | 支持基于SSID的用户数限制 |
支持基于射频卡的用户数限制 | |
带宽限制 | 支持基于STA/SSID/AP的限速 |
CAPWAP | 支持IPv4/IPv6 CAPWAP |
AP和AC之间支持L2/L3层网络拓扑 | |
AP可以自动发现可接入的AC | |
AP可以自动从AC更新软件版本 | |
AP可以自动从AC下载配置 | |
CAPWAP可穿透NAT | |
CAPWAP隧道支持MTU设置与分片 | |
CAPWAP数据通道支持加密 | |
CAPWAP控制通道支持加密 | |
数据转发 | 支持集中转发，本地转发 |
无线漫游 | 支持二层、三层漫游 |
无线定位 | 支持MU设备定位 |
安全与认证 | W668OAP |
认证与加密 | 支持RADIUS协议(Remote Authentication Dial-In User Service，远程认证拨号用户服务) |
支持EXEC授权，支持指定Radius报文的源IP，支持的其他厂商认证，支持内置认证服务器 | |
支持PSK、Web、802.1x、WPA、WPA2、WPA3等认证方式 | |
支持微信认证，二维码访客认证，短信认证，无感知认证 | |
数据加密：支持WEP（64/128位）、WPA（TKIP）、WPA-PSK、WPA2（AES）、WPA3 | |
数据帧过滤 | 支持白名单、静态黑名单、动态黑名单 |
WIDS | 支持WIDS (Wireless Intrusion Detection System，无线入侵检测系统) |
支持用户隔离 | |
支持非法AP检测及反制 | |
ACL | 支持IP标准ACL，MAC扩展ACL，IP扩展ACL，专家级ACL，IPv6 ACL |
支持基于时间的ACL | |
支持基于二层接口关联ACL | |
支持基于三层接口关联ACL | |
支持基于WLAN接口关联入方向的ACL | |
支持基于802.1x认证的动态ACL下发(需要AC配合) | |
CPP | 支持CPP (CPU Protect Policy，CPU保护策略） |
NFPP | 支持NFPP (Network Foundation Protection Policy，基础网络保护策略） |
支持ARP，ICMP，DHCP抗攻击 |
交换路由 | W668OAP |
IPv4业务 | 支持静态IPv4地址和DHCP获取IPv4地址 |
支持NAT，支持FTP ALG，DNS ALG | |
IPv6业务 | 支持IPv6 SAVI |
支持IPv6编址、邻居发现协议（ND）、IPv6 ND proxy、ICMPv6、IPv6 Ping | |
支持IPv6 DHCP Client |
IP路由 | IPv4/IPv6静态路由 |
组播 | 支持组播转单播 |
VPN | 支持PPPoE client |
支持IPsec VPN |
网管与监控 | W668OAP |
网络管理 | 支持NTP Server、NTP Client |
支持SNTP Client | |
支持SNMP v1/v2C/v3 | |
支持故障检测及报警 | |
支持信息统计及日志 | |
网管平台 | 支持Web管理 |
用户接入管理 | 支持通过Console, Telnet, SSH, FTP client, FTP server, and TFTP client管理 |
管理模式切换 | 可通过AC系列无线控制器管理 |
可通过本地控制口、Telnet方式管理 | |

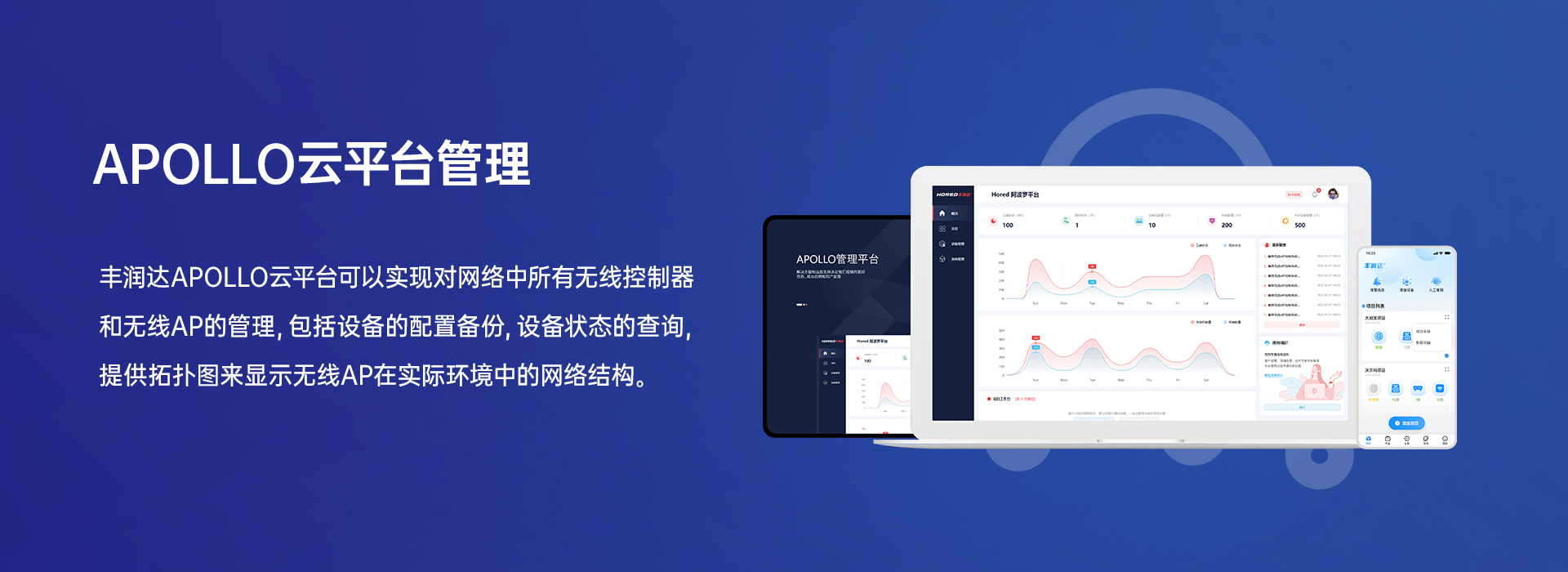

当工作在Cloud（云）模式时，可通过APOLLO云管理 |
额外信息
| 型号 | W668OAP |
|---|---|
| 系列 |
