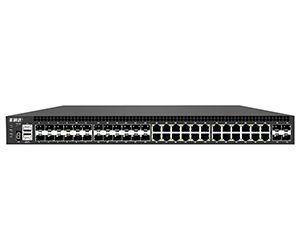

S5700-24G-24F-4TF 万兆上联48口千兆三层管理型交换机

硬件规格

网络接口

● 24个10/100/1000Mbps RJ45 端口

● 24个千兆SFP光纤口

● 4个万兆SFP+光纤口

● 1个 RJ45 Console口 ，1 个Mini-usb Console 端口

网络协议标准

● IEEE 802.3、IEEE 802.3i、IEEE 802.3u、IEEE 802.3ab、  IEEE 802.3z、IEEE 802.3ad、IEEE 802.3x、IEEE 802.1p、 IEEE 802.1q、IEEE 802.1d、IEEE 802.1s、IEEE 802.1w

性能规范

● 背板带宽 ：598Gbps

● 包转发率 ：252Mpps

● MAC地址表 ：16K

● 端口缓存 ：12Mb

● 转发模式 ：存储转发

LED指示灯

● 52个1000M Link/Act 指示灯

● 24个10/100M网口 Link/Act 指示灯

● 1个Power指示灯

● 1个SYS指示灯

电源支持

● 输入电源 ：AC 100-240V/50-60Hz

● 双电源冗余输入

物理规格

● 尺寸（长x宽x高） ：440mm×336mm×44mm

环境规范

● 工作温度 ：0°C~40°C

● 存储温度 ：-40℃〜70℃

● 工作湿度 ：10%~ 90% RH不凝结

● 存储湿度 ：5%〜90% RH不凝结

安全规范

● CE/ROHS/FCC

软件规格

协议标准

IEEE 802.3:以太网介质访问控制（ MAC ）协议

IEEE 802.3i:10BASE-T以太网

IEEE 802.3u:100BASE-TX快速以太网

IEEE 802.3ab:1000BASE-T千兆以太网

IEEE 802.3z:1000BASE-X千兆以太网（光纤）

IEEE 802.3ad:执行链路聚合的标准方法

IEEE 802.3x:流量控制

IEEE 802.1p:有关流量优先级的LAN第二层QoS/Cos协议（组播过滤功 能）

IEEE 802.1q:VLAN网桥操作

IEEE 802.1d:STP生成树

IEEE 802.1s:MSTP生成树

IEEE 802.1w:RSTP生成树

三层接口

支持三层接口

支持 IPv4、IPv6地址配置

支持 ARP配置

支持 ND配置

三层路由

支持IPv4静态路由

支持IPv4动态路由 RIP v1/v2

支持IPv4动态路由 OSPFv2

支持IPv6静态路由

支持IPv6动态路由 RIPng

支持IPv6动态路由 OSPFv3

软件规格

VLAN

支持4K个VLAN

支持802.1Q VLAN、MAC VLAN ,IP VLAN ，Voice VLAN

DHCP

支持DHCP服务器

支持DHCP中继

支持DHCP Snooping

MAC地址表

遵循IEEE 802.1d标准

支持MAC地址自动学习和老化

支持静态、动态、过滤地址表

安全特性

口令保护

支持基于端口号、IP地址、MAC地址限制用户访问

支持HTTPS、SSL V3、TLS V1、SSH V1/V2

支持IP-MAC-PORT三元绑定

支持ARP防护、IP源防护、DoS防护

支持DHCP Snooping、DHCP攻击防护

支持802.1X认证、AAA

支持端口安全、端口隔离

支持CPU保护功能

访问控制(ACL)

支持L2(Layer 2)～L4(Layer 4)包过滤功能

支持端口镜像、流限速、QoS重标记

服务质量(QoS)

支持8个端口队列

支持端口优先级、802.1P优先级、DSCP优先级

支持SP、WRR、SP+WRR、WFQ优先级调度算法

生成树

支持STP(IEEE 802.1d) ，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协 议

支持环路保护、根桥保护、TC保护、BPDU保护、BPDU过滤 支持光口50ms切换

软件规格

组播

支持 IGMP v1/v2/v3 Snooping

支持 MLD v1/v2 Snooping

支持二层组播的快速离开机制、查询器

支持二层 IPv4静态组播

支持二层 IPv6静态组播

支持 IGMP v1/v2/v3 三层组播

风暴抑制

支持组播抑制

支持广播抑制

支持未知单播抑制

链路汇聚

支持静态汇聚

支持动态汇聚

支持基于IP、MAC、混合负载均衡模式

最大支持32个汇聚组

IPv6

支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet

支持IPv6 SSH 、IPv6 SSL

管理维护

支持 WEB 网管（ HTTP、HTTPS、SSL V3 ）

支持 CLI（ Telnet、SSH V1/V2、本地串口）

支持 SNMP V1/V2/V3

支持 RMON V1/V2

支持 LLDP设备发现

支持 NTP时间同步

支持 DNS Client

支持 CPU 监控、内存监控

支持系统日志、分级警告

支持 Ping、Tracert 检测、线缆检测

支持 Apollo云平台一站式管理维护
