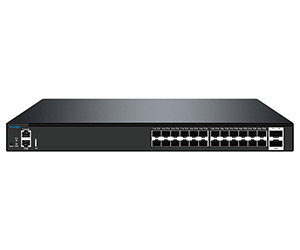

S6700-24TF-2QF 100G上行24口万兆管理型交换机

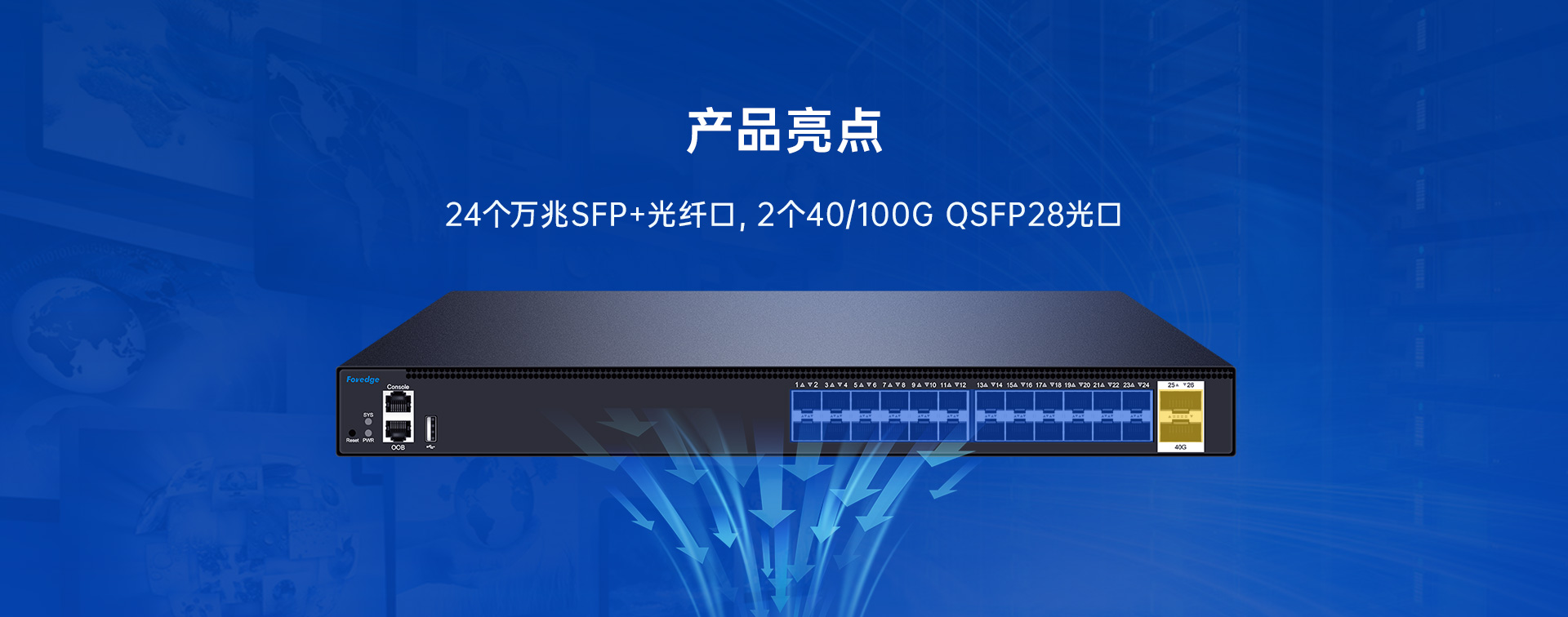

● 24个万兆SFP+光纤口，2个40/100G QSFP28光口
● 硬件级多重保护，确保设备连续运行，网络稳定无断开
● 性能更稳定、更强大的高端芯片

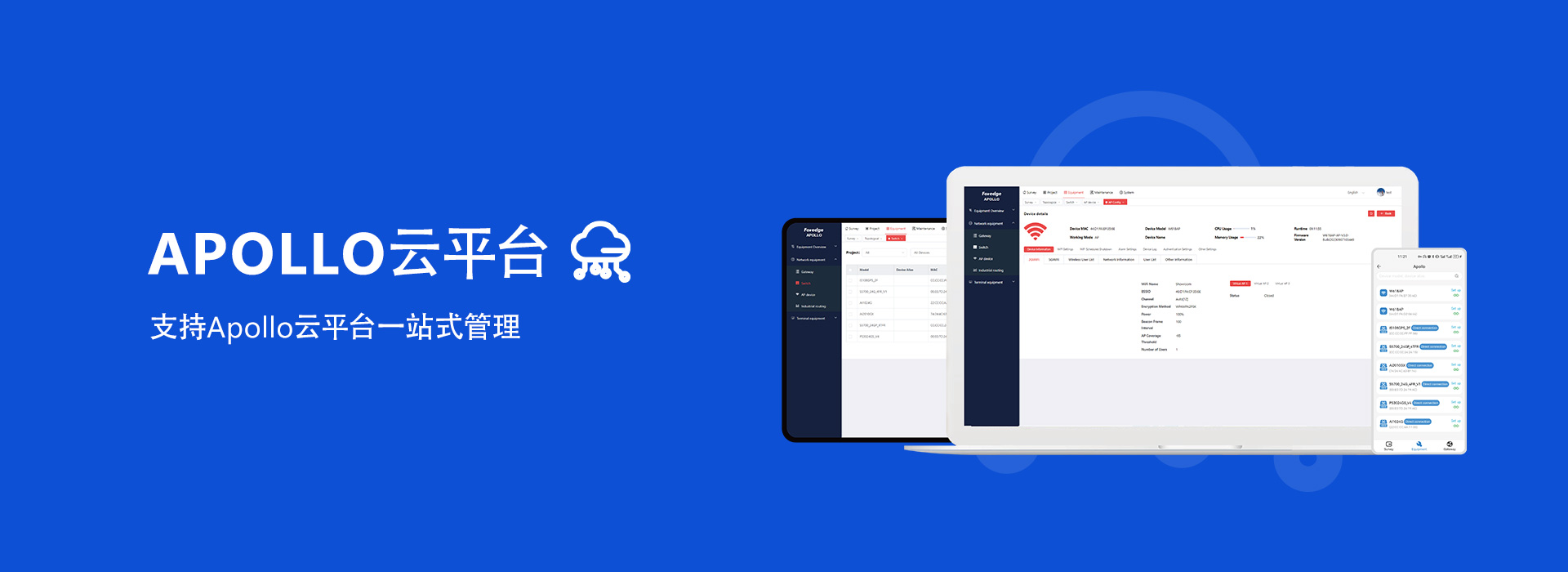

● 支持Apollo云平台上的一站式管理
● 支持云平台对交换机及附属PD设备进行资源可视化管理，简化运维管理
描述
概述
采用运营商级、高性能以太网核心交换芯片，是高性能以太网交换机
交换机背板带宽
2.56Tbps
工作湿度
10%~ 90% RH不凝结
包转发率
570Mpps
尺寸（长x宽x高）
440mm×320mm×44mm
交换机端口
24 10 Gigabit SFP+optical ports,
2 40/100G QSFP28 optical ports
产品规格
|
硬件规格 |
|
|
网络接口 |
● 24个万兆SFP+光纤口 ● 2个40/100G QSFP28光口 ● 1个 RJ45 Console口 ，1个RJ45管理端口 ● 1个USB 2.0接口 |
|
网络协议标准 |
● IEEE 802.3、IEEE 802.3i、IEEE 802.3u、IEEE 802.3ab、 IEEE 802.3z、IEEE 802.3ad、IEEE 802.3x、IEEE 802.1p、 IEEE 802.1q、IEEE 802.1d、IEEE 802.1s、IEEE 802.1w |
|
性能规范 |
● 背板带宽 ：2.56Tbps ● 包转发率 ：570Mpps ● MAC地址表 ：96K ● 端口缓存 ：9Mb ● 转发模式：存储转发 |
|
LED指示灯 |
● 24个 10G SFP+ Link/Act 指示灯 ● 2个 40/100G QSFP28 Link/Act 指示灯 ● 1个Power指示灯 ● 1个SYS指示灯 |
|
电源风扇 |
● 输入电源：AC 100-240V/50-60Hz ● 双AC电源冗余输入 ，支持现场可插拔 ● 风扇支持3 +1备份和智能调速 |
|
物理规格 |
● 尺寸（长x宽x高）：440mm×320mm×44mm |
|
环境规范 |
● 工作温度 ：0℃ ~40°C ● 存储温度 ：-40℃〜70℃ ● 工作湿度 ：10%~ 90% RH不凝结 ● 存储湿度 ：5%〜90% RH不凝结 |
|
安全规范 |
● CE/ROHS/FCC |
|
软件规格 |
|
|
协议标准 |
IEEE 802.3:以太网介质访问控制（MAC）协议 IEEE 802.3i:10BASE-T以太网 IEEE 802.3u:100BASE-TX快速以太网 IEEE 802.3ab:1000BASE-T千兆以太网 IEEE 802.3z:1000BASE-X千兆以太网（光纤） IEEE 802.3ad:执行链路聚合的标准方法 IEEE 802.3x:流量控制 IEEE 802.1p:有关流量优先级的LAN第二层QoS/Cos协议（组播过滤功 能） IEEE 802.1q:VLAN网桥操作 IEEE 802.1d:STP生成树 IEEE 802.1s:MSTP生成树 IEEE 802.1w:RSTP生成树 |
|
三层接口 |
支持三层接口 支持 IPv4、IPv6地址配置 支持 ARP配置 支持 ND配置 |
|
三层路由 |
支持IPv4静态路由 支持IPv4动态路由 RIP v1/v2 支持IPv4动态路由 OSPFv2 支持IPv6静态路由 支持IPv6动态路由 RIPng 支持IPv6动态路由 OSPFv3 |
|
软件规格 |
|
|
VLAN |
支持4K个VLAN 支持802.1Q VLAN、MAC VLAN ,IP VLAN ，Voice VLAN |
|
DHCP |
支持DHCP服务器 支持DHCP中继 支持DHCP Snooping |
|
MAC地址表 |
遵循IEEE 802.1d标准 支持MAC地址自动学习和老化 支持静态、动态、过滤地址表 |
|
安全特性 |
口令保护 支持基于端口号、IP地址、MAC地址限制用户访问 支持HTTPS、SSL V3、TLS V1、SSH V1/V2 支持IP-MAC-PORT三元绑定 支持ARP防护、IP源防护、DoS防护 支持DHCP Snooping、DHCP攻击防护 支持802.1X认证、AAA 支持端口安全、端口隔离 支持CPU保护功能 |
|
访问控制(ACL) |
支持L2(Layer 2)～L4(Layer 4)包过滤功能 支持端口镜像、流限速、QoS重标记 |
|
服务质量(QoS) |
支持8个端口队列 支持端口优先级、802.1P优先级、DSCP优先级 支持SP、WRR、SP+WRR、WFQ优先级调度算法 |
|
生成树 |
支持STP(IEEE 802.1d) ，RSTP(IEEE 802.1w)和MSTP(IEEE 802.1s)协 议 支持环路保护、根桥保护、TC保护、BPDU保护、BPDU过滤 支持光口50ms切换 |
|
软件规格 |
|
|
组播 |
支持 IGMP v1/v2/v3 Snooping 支持 MLD v1/v2 Snooping 支持二层组播的快速离开机制、查询器 支持二层 IPv4静态组播 支持二层 IPv6静态组播 支持 IGMP v1/v2/v3 三层组播 |
|
风暴抑制 |
支持组播抑制 支持广播抑制 支持未知单播抑制 |
|
链路汇聚 |
支持静态汇聚 支持动态汇聚 支持基于IP、MAC、混合负载均衡模式 最大支持32个汇聚组 |
|
IPv6 |
支持IPv6 Ping、IPv6 Tracert、IPv6 Telnet 支持IPv6 SSH 、IPv6 SSL |
|
管理维护 |
支持 WEB 网管（HTTP、HTTPS、SSL V3） 支持 CLI（Telnet、SSH V1/V2、本地串口） 支持 SNMP V1/V2/V3 支持 RMON V1/V2 支持 LLDP设备发现 支持 NTP时间同步 支持 DNS Client 支持 CPU 监控、内存监控 支持系统日志、分级警告 支持 Ping、Tracert 检测、线缆检测 支持 Apollo云平台一站式管理维护 |
额外信息
| 型号 | S6700-24TF-2QF |
|---|---|
